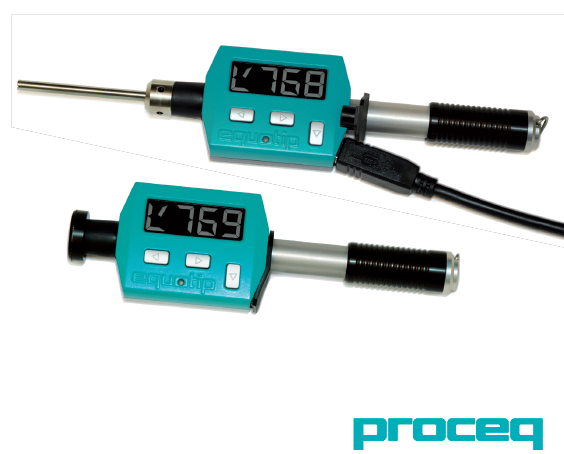

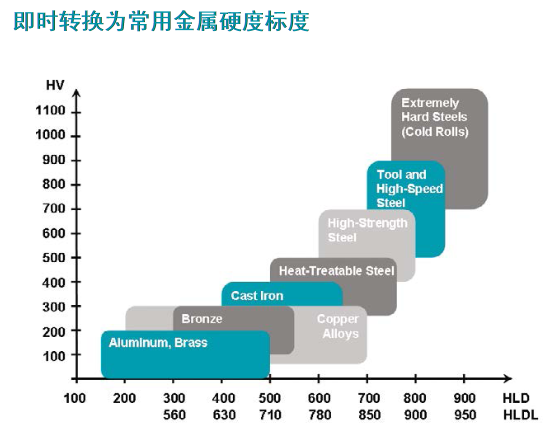

Equotip Piccolo 2 / Bambino 2 一般用于檢測金屬表面的硬度。此檢測儀采用回彈法來測量里氏硬度 HLD（使用 DL 附件工具包的 HLDL）。此檢測儀的設計非常緊湊，便于在任何位置和方向快速執行測量。此外，此儀器還可將最常用的 HLD 或 HLDL 硬度值轉換為布氏 (HB)、維氏 (HV)、洛氏 (HRB, HRC) 和肖氏 (HS) 等不同硬度單位。Equotip Piccolo 2 和 Bambino 2 都適用于在現場檢測金屬硬度，且檢測壓痕盡可能小。可靠的設計和大顯示屏允許用戶在可見性很低的粉塵工作環境中使用。兩種產品還能夠以所有常用標度顯示金屬硬度。
測量原理

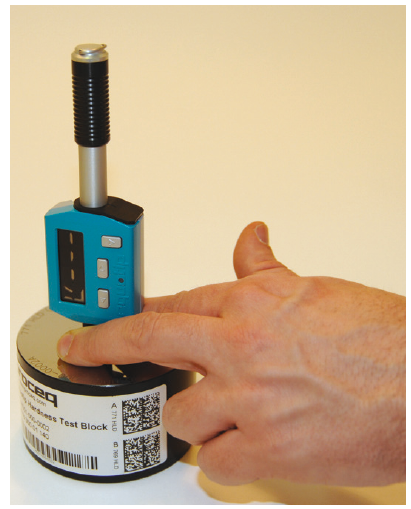

使用 Piccolo 2 / Bambino 2 測量時,帶有堅硬的金屬球壓頭的沖擊體將沖擊要測量的樣品，然后在此沖擊產生的彈簧能量的推動下回彈。在沖擊前后，沖擊體中的永久磁體將通過一個線圈，此前后移動將在線圈中產生電壓信號 V。此感應信號與沖擊體的速度成比例?；貜椝俣?vr 與沖擊速度 vi 之比乘以 1000 將得出硬度值 HL（里氏硬度）。HL 是硬度的直接測量值。當 HLD 指的是使用 D 型裝置（帶平面支撐環的 27 毫米長沖擊體）進行檢測，HLDL 指使用 DL 附件工具包（帶有具有纖長探頭的支撐環的 82 毫米長沖擊體）中的輕薄探頭進行的檢測。
|
應用示例

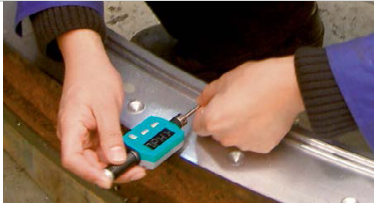

? 在已組裝好的機器或鋼和鑄鋼構造上進行硬度檢測。
? 在檢測缺口應盡可能小的金屬工件上進行檢測。
? 用于快速確定特定熱處理條件的質量控制測量。
? 快速檢測眾多測量點以確定大面積表面的硬度變化。
? 全自動檢測（僅限 Piccolo 2）
|
產品型號和附件
Equotip Bambino 2具有基本功能
此外，Equotip Piccolo 2 還提供：
? 附加 Piccolink PC 軟件以記錄檢測結果，包括統計信息
? 可使用客戶自定義的硬度轉換方式檢測特殊材料
? 可轉換為鋼的抗拉強度 (Rm)
? 擴展的統計功能
? 可防止意外更改設置的儀器鎖定功能
? 固定沖擊數，可配置每個檢測序列的沖擊數
? （實時）通過 USB 接口將數據傳輸?shù)?PC 或筆記本電腦，這是連續生產過程所必需的
? 帶有 Equotip DL 附件工具包的 Equotip Piccolo 2 / Bambino 2 只能用于：在空間有限的區域和凹面上進行檢測
常規技術參數
|
測量范圍 150-950 HLD / 250-970 HLDL
分辨率 1 HLD / HLDL, 1 HV, 1 HB, 0.1 HRC, 0.1 HRB,
0.1 HS, 1 N/mm2 Rm
測量精確性 ± 4 HLD / HLDL（800 HLD / HLDL 時為 0.5 %）
沖擊方向 自動補償
沖擊體 D / DL 型
沖擊能量 11.5 Nmm / 11.2 Nmm
沖擊體的速度 2.1 m/s / 1.7m/s
沖擊體的質量 5.5 克（0.2 盎司）/ 7.2 克（0.25 盎司）
球壓頭直徑 3.0 毫米（0.12 英寸）/ 2.8 毫米（0.11 英寸）
球壓頭材料 碳化鎢（約 1500 HV）
最大檢測硬度 955 HV
尺寸 147.5 x 44 x 20 毫米（55.71 x 1.75 x 0.79 英寸）
重量 142 克（5 盎司）
外殼 防刮硬質鋅合金
顯示屏 高對比度大 LCD
集成存儲器 非易失性 RAM 32 Kbytes
內部數據存儲 約 2,000 個測量值
接口 USB 2.0（雙向）
電池類型 可充電鋰電池
充電電流 100 mA
電池工作期 2 萬次以上的沖擊
操作溫度 -10 至 +60°C （14 至 140°F）
濕度 最高 90 %
|
|
部件號
|
描述
|
|
352 10 001
|
Equotip Piccolo 2 硬度檢測儀 D
型
Equotip Piccolo 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 Piccolink 軟件和產品文檔的 Equotip CD、操作說明書、產品證書
|
|
352 10 002
|
Equotip Piccolo 2 硬度檢測儀 D 型，配有
Proceq 測試塊 D
Equotip Piccolo 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 Piccolink 軟件和產品文檔的 Equotip CD、操作說明書、產品證書、帶證書的 Equotip 測試塊 D/DC
(~775HLD/~630HV)
|
|
352 20 001
|
Equotip Bambino 2 硬度檢測儀 D
型
Equotip Bambino 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 PqUpgrade 軟件和產品文檔的 Equotip CD、操作說明書、產品證書
|
|
352 20 002
|
Equotip Bambino 2 硬度檢測儀 D 型，配有
Proceq 測試塊 D
Equotip Bambino 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 PqUpgrade 軟件和產品文檔的 Equotip CD、操作說明書、產品證書、帶證書的 Equotip 測試塊 D/DC
(~775HLD/~630HV)
|
|
352 95 021
|
Equotip DL 附件工具包
|
|
350 01 015
|
Equotip 耦合劑
|
|
357 11 100
|
Equotip 測試塊 D/DC (<500HLD/<225HV)
|
|
357 12 100
|
Equotip 測試塊 D/DC (~600HLD/~335HV)
|
|
357 13 100
|
Equotip 測試塊 D/DC (~775HLD/~630HV)
|
|
357 11 120
|
Equotip 測試塊 DL (<710HLDL/<225HV)
|
|
357 12 120
|
Equotip 測試塊 DL (~780HLDL/~335HV)
|
|
357 13 120
|
Equotip 測試塊 DL (~890HLDL/~630HV)
|
|
357 10 109
|
Equotip 帶校準證書的D/DC 型測試塊
|
|
357 10 129
|
Equotip 帶校準證書的DL型測試塊
|
|
350 03 000
|
Equotip 支撐環組（12 件裝），適用于 D/DC/C/E/D+15
|
|
350 03 001
|
Equotip 支撐環 Z 10-15
|
|
350 03 002
|
Equotip 支撐環 Z 14.5-30
|
|
350 03 003
|
Equotip 支撐環 Z 25-50
|
|
350 03 004
|
Equotip 支撐環 HZ 11-13
|
|
350 03 005
|
Equotip 支撐環 HZ 12.5-17
|
|
350 03 006
|
Equotip 支撐環 HZ 16.5-30
|
|
350 03 007
|
Equotip 支撐環 K 10-15
|
|
350 03 008
|
Equotip 支撐環 K 14.5-30
|
|
350 03 009
|
Equotip 支撐環 HK 11-13
|
|
350 03 010
|
Equotip 支撐環 HK 12.5-17
|
|
350 03 011
|
Equotip 支撐環 HK 16.5-30
|
|
350 03 012
|
Equotip 支撐環 UN
|
