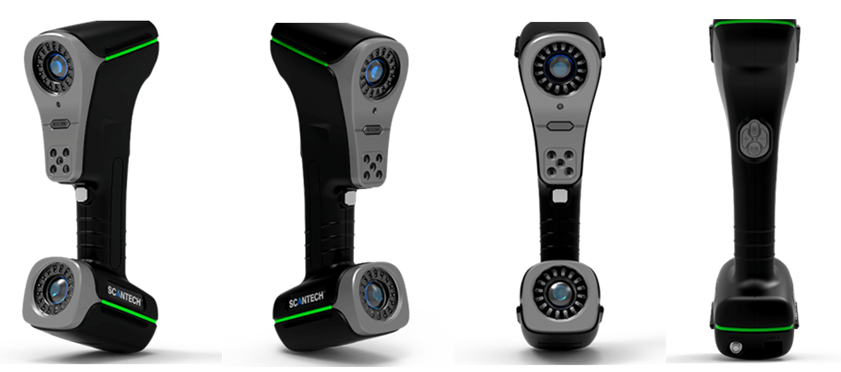

3D掃描是分析現實對象以收集有關其形狀和外觀的數據的過程。在增材制造領域，此數據可用于在CAD軟件中創建3D模型。 3D掃描不僅可以增強設計過程，還可以加快并減少數據收集中的錯誤，從而使公司節省時間和金錢。各種研究表明，近年來在便攜性，掃描范圍和圖像質量方面不斷發展的技術為該設備開辟了新的應用領域.KSCAN-Magic是3D掃描儀公司ScanTech推出的KSCAN 3D掃描儀，該掃描儀具有5種五種不同模式，可用于所有類型的掃描。 這些包括大面積掃描模式，快速掃描模式，攝影測量以及精細掃描模式。 KSCAN-Magic同時具有紅外激光和藍色激光技術，可以有效地完成多種掃描功能。KSCAN-Magic系列是全球*款紅外+藍色激光計量級復合式三維掃描儀，標配五種工作模式：全球*創紅外平行激光大面幅掃描，藍色交叉激光高速掃描，藍色平行激光精細掃描，單束藍色激光深孔掃描，內置全局攝影測量系統。
標配五種工作模式:
? 全球*創紅外平行激光大面幅掃描
? 藍色交叉激光高速掃描
? 藍色平行激光精細掃描
? 單束藍色激光深孔掃描
? 內置全局攝影測量 系統
KSCAN-Magic系列三維掃描儀在性能上有著革命性的突破，其無可比擬的掃描速度、精度、細節度、面幅、景深很大優化了三維測量工作流程，加速產品上市周期。若要獲取難以觸達或復雜表面的數據時，用戶可以自由選配接觸式三坐標光筆，為三維掃描及精密測量提供全方位的數字化解決方案。KSCAN-Magic 3D掃描儀可以處理大型工業物體，例如飛機零件，以及復雜的較小物體。它可以準確，快速地進行掃描，可以處理大小物體，并旨在縮短產品上市時間。 如圖所示，這41條配備了激光的激光線可以每秒處理135萬次令人難以置信的測量，從而在記錄時間內創建了詳細的掃描。如果您正在為您的業務尋找理想的3D解決方案，KSCAN的智能和精確性超越了你的期望。
功能特性：
新技術,強悍出擊：采用紅外激光掃描技術,大面幅掃描,掃描面幅可達1440mm x 860 mm
高效暢快隨心操控：41束激光線,掃描速度1,350,000次測量/秒;可基于不同場景應用需求，自由切換五種測量模式,工作效率大幅提升
纖毫畢現洞悉所有：精細掃描模式下,能精準獲取復雜物體表面完整數據,最高分辨率為0.010mm ,輕松捕捉每-一個細節之處
單線掃描不遺漏每處細節：單束藍色激光線掃描,可精準快速獲取深孔及死角位置的三維數據。
精密計量無損檢測：掃描精度0.020mm ,體積精度0.030mm/m，可為航空航天領域提供高精度無損檢測
無懼嚴苛真實還原： 在嚴苛環境中有著很強工作適應能力，無懼高亮及黑色表面,還原物體本身的三維數據
自由靈活個性化需求：工作景深925mm,戶可基于細節、效率、面幅等需求自由調整工作距離
海量功能容納百般場景：內置攝影測量系統、智能邊界探測、接觸式測量、管件測量等功能，滿足了各種場景的測量需求

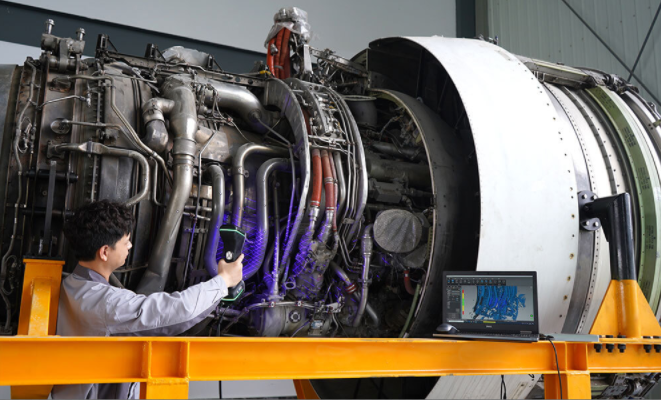

KSCAN-Magic 紅外+藍色激光計量級三維掃描儀應用實例：
基本參數
|
型號
|
KSCAN-Magic
|
KSCAN-MagicⅡ
|
|
掃描模式
|
高速掃描
|
22束交叉藍色激光線
|
26束交叉藍色激光線
|
|
精細掃描
|
7束平行藍色激光線
|
7束平行藍色激光線
|
|
大面幅掃描
|
11束平行紅外激光線
|
11束平行紅外激光線
|
|
深孔掃描
|
額外1束藍色激光線
|
額外1束藍色激光線
|
|
激光線數合計
|
41束
|
45束
|
|
精度
|
0.020 mm
|
0.020 mm
|
|
最高掃描速率
|
1,350,000 次測量/秒
|
1,650,000 次測量/秒
|
|
最大掃描面幅
|
1440 mm × 860 mm
|
1440 mm × 860 mm
|
|
攝影測量
|
是否選配
|
標配（內置）
|
標配（內置）
|
|
面幅
|
3760 mm × 3150 mm
|
3760 mm × 3150 mm
|
|
景深
|
2500 mm
|
2500 mm
|
|
激光類別
|
ClassⅡ(人眼安全)
|
ClassⅡ(人眼安全)
|
|
最高分辨率
|
0.010 mm
|
0.010 mm
|
|
體積精度
|
標準
|
0.020mm + 0.030 mm/m
|
0.020mm + 0.030 mm/m
|
|
高精(1)
|
0.020mm + 0.020 mm/m
|
0.020mm + 0.020 mm/m
|
|
高精(2)
|
0.020mm + 0.015 mm/m
|
0.020mm + 0.015 mm/m
|
|
基準距
|
300 mm
|
300 mm
|
|
景深
|
925 mm
|
925 mm
|
|
是否選配
|
選配
|
選配
|
|
單點重復性
|
0.030 mm
|
0.030 mm
|
|
跟蹤頻率
|
60 hz
|
60 hz
|
|
智能邊界探測模塊
|
是否選配
|
選配
|
選配
|
|
邊界精度
|
0.030 mm
|
0.030 mm
|
|
管件測量模塊
|
是否選配
|
選配
|
選配
|
|
輸出格式
|
輸出YBC/LRA及補償值
|
輸出YBC/LRA及補償值
|
|
輸出格式
|
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制
|
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制
|
|
工作溫度
|
-10~40°C
|
-10~40°C
|
|
接口方式
|
USB 3.0
|
USB 3.0
|
